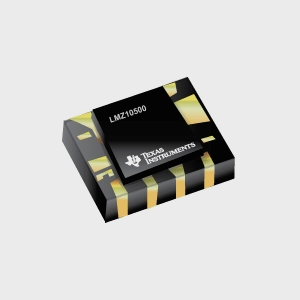

LMZ10500（ACTIVE）具有5.5V最大输入电压的650mA SIMPLE SWITCHER® 纳米模块

所属分类：可调输出LDO
LMZ10500 SIMPLE SWITCHER® 易电源纳米模块是一款易于使用的降压直流-直流解决方案，能够在空间受限的应用中驱动高达650mA 的负载。其基本工作要求仅需一个输入电容、一个输出电容、一个小型VCON滤波电容器和两个电阻。该纳米模块采用集成了电感的8引脚LLP尺寸封装。LMZ10500在固定2.0MHz PWM (脉宽调制) 模式下工作，可以提供最高效率的电源。输出电压通常使用内置基准电压VREF和控制引脚VCON之间的一个电阻分压器来设置。VCON引脚是误差放大器的正输入。LMZ10500的输出电压也可以通过外部驱动VCON引脚在0.6V和3.6V之间进行动态调整。该器件还提供了基于内部电流限制的软启动功能、电流过载保护和过热关断。
订购热线：62623528/ 400-011-6810

产品详情

LMZ10500 SIMPLE SWITCHER® 易电源纳米模块是一款易于使用的降压直流-直流解决方案，能够在空间受限的应用中驱动高达650mA 的负载。其基本工作要求仅需一个输入电容、一个输出电容、一个小型V_CON滤波电容器和两个电阻。该纳米模块采用集成了电感的8引脚LLP尺寸封装。LMZ10500在固定2.0MHz PWM (脉宽调制) 模式下工作，可以提供最高效率的电源。输出电压通常使用内置基准电压V_REF和控制引脚V_CON之间的一个电阻分压器来设置。VCON引脚是误差放大器的正输入。LMZ10500的输出电压也可以通过外部驱动V_CON引脚在0.6V和3.6V之间进行动态调整。该器件还提供了基于内部电流限制的软启动功能、电流过载保护和过热关断。

集成的电感器
微型外形(3.0mm×2.5mm×1.2mm)
8引脚LLP尺寸
–40°C至125°C结温度范围
可调输出电压
2.0MHz固定PWM开关频率
集成补偿
软启动功能
电流限制保护
过热关断保护
上电、断电及欠压条件的输入电压UVLO
仅5个外部元件—电阻分压器和3个陶瓷电容器

	LMZ10500	LMZ10501	LMZ10503	LMZ10504
Switching Frequency (Min) (kHz)	2000	2000	200	200
Switching Frequency (Max) (kHz)	2000	2000	1000	1000
Regulated Outputs (#)	1	1	1	1
Frequency (Max) (kHz)	2000	2000	1000	1000
Vin (Min) (V)	2.7	2.7	2.95	2.95
Vin (Max) (V)	5.5	5.5	5.5	5.5
Iout (Max) (A)	0.65	1	3	4
Soft Start	Fixed	Fixed	Adjustable	Adjustable
Vout (Min) (V)	0.6	0.6	0.8	0.8
Vout (Max) (V)	3.6	3.6	5	5
Topology	Buck,Synchronous Buck	Buck,Synchronous Buck	Buck,Synchronous Buck	Buck,Synchronous Buck
Approx. Price (US$)	1.30 \| 1ku	1.55 \| 1ku	3.75 \| 1ku	4.30 \| 1ku
Operating Temperature Range (C)	-40 to 125	-40 to 125
